一、结构：

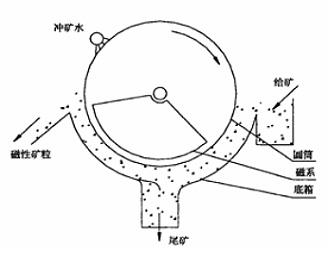

　　磁力分选机是一种利用磁力将磁性物质从它们的混合物中分选出来的设备。其主要由驱动装置、分离滚筒外壳、进料斗、磁性材料的分离出料斗、非磁性材料的分离出料斗、分离滚筒及磁铁组成。其分离滚筒转动时并不与内部的磁铁接触，然而磁铁的磁力仍可以穿过分离滚筒而将混合物料中的磁性材料，铁屑、铁钉等磁性金属吸附。并且刮板和边沿挡边可以防止物料漏入分离滚筒的缝隙中，阻塞分离滚筒运转，同时，刮板还起到合理分布物料，引导非磁性材料的作用。

　　二、设计原则：

　　磁力分选机充分利用磁力、浮力、重力、离心力等多种力场作用，以利于增进有机矿物的回收和精矿质量，充分利用难选贫杂矿石资源。该分选机之设计将增进效高、节能矿物分选技术和分选设备的开发，不断提高难选矿物的回收率和精矿品位，提高了资源利用率的水平。

　　三、特点：

　　磁力分选机具有结构简单、处理量大、操作方便、易于维护等。
